Especificações:
Cestas padrão fabricadas em chapa perfurada revestidas com telas metálicas em aço inoxidável ou conforme especificação; Outros materiais e graus de filtragem mediante consulta; A Purifil Filtros fabrica outros modelos de cestos sob encomenda (amostra ou desenho); Ao especificar o equipamento tenha certeza de estar adquirindo o que há de mais avançado em tecnologia de filtração. Nosso compromisso é de estar otimizando recursos e melhorar processos junto aos nossos clientes. Nós da Purifil Filtros estamos sempre trabalhando para oferecer-lhes a melhor escolha e solução em filtração. Nosso departamento de engenharia de aplicações e vendas estará sempre a sua total disposição na especificação do melhor equipamento para o seu processo.

Características:
- Tamanhos de 2” à 24”
- Conexões flangeadas ou roscadas (até 3” BSP fêmea)
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal
- Com conexão para dreno com plug padrão
- Conexões para vent, medição do diferencial de pressão e outros acessórios são opcionais
- Construção conforme código ASME seção VIII divisão 1
- Camisa de aquecimento
- Barras magnéticas
- O sistema de fechamento é flangeado conforme ANSI B 16.5.
- Outras aberturas para o cesto são disponíveis.
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV.

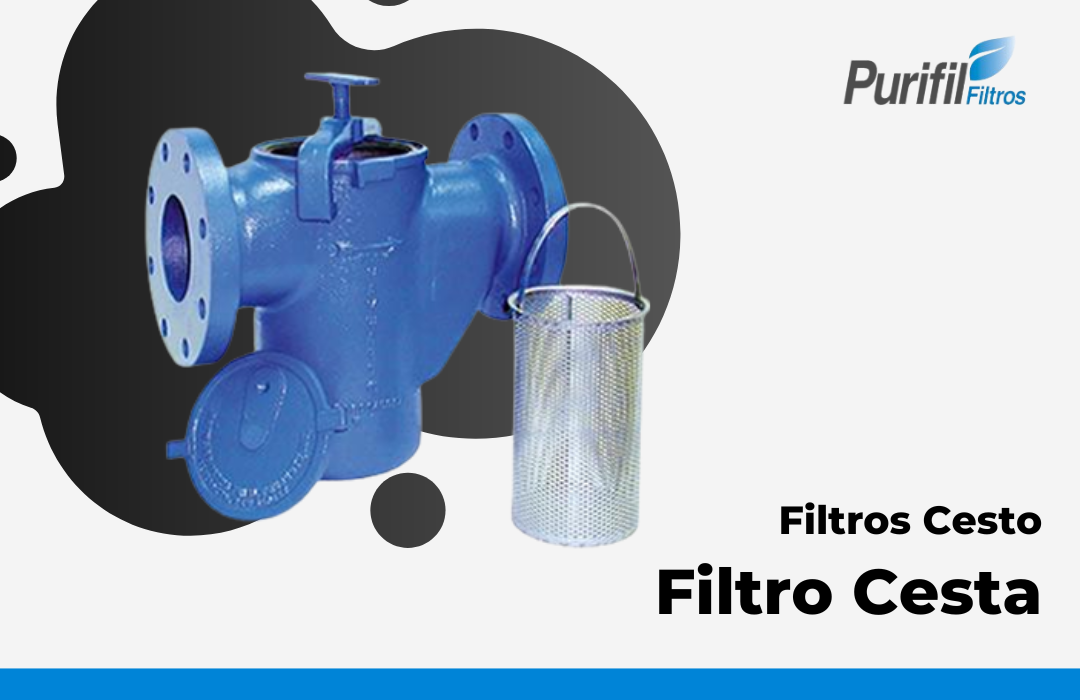

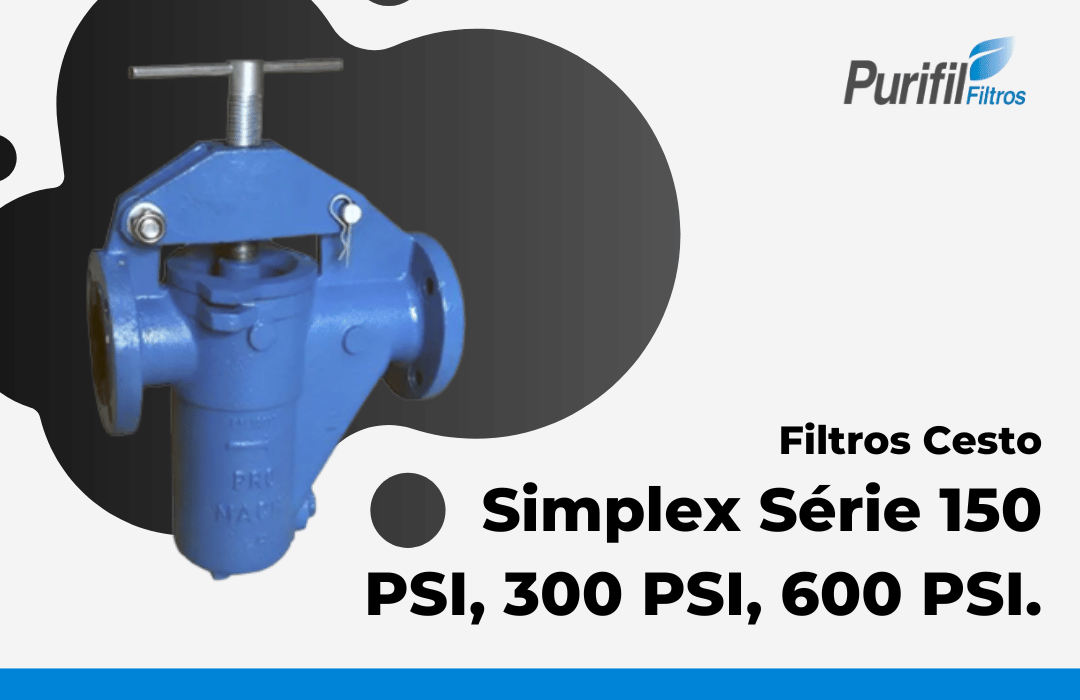

Filtros Cesto Simplex Série 150 PSI
Características:
- Tamanhos de 2” à 16”
- Conexões flangeadas
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal
- Com conexão para dreno com plug padrão
- Conexões para vent, medição do diferencial de pressão e outros acessórios são opcionais
- Construção conforme código ASME seção VIII divisão 1
- Camisa de aquecimento
- Barras magnéticas
- O sistema de fechamento é flangeado conforme ANSI B 16.5.
- Outras aberturas para o cesto são disponíveis.
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV.

Filtros Cesto Simplex Série 300 PSI
Características:
- Tamanhos de 2” à 24”
- Conexões flangeadas ou roscadas (até 3” BSP fêmea)
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal
- Com conexão para dreno com plug padrão
- Conexões para vent, medição do diferencial de pressão e outros acessórios são opcionais
- Construção conforme código ASME seção VIII divisão 1
- Camisa de aquecimento
- Barras magnéticas
- O sistema de fechamento é flangeado conforme ANSI B 16.5.
- Outras aberturas para o cesto são disponíveis.
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV.

Filtros Cesto Simplex Série 600 PSI
Características:
- Tamanhos de 2” à 16”
- Conexões flangeadas
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal
- Com conexão para dreno com plug padrão
- Conexões para vent, medição do diferencial de pressão e outros acessórios são opcionais
- Construção conforme código ASME seção VIII divisão 1
- Camisa de aquecimento
- Barras magnéticas
- O sistema de fechamento é flangeado conforme ANSI B 16.5.
- Outras aberturas para o cesto são disponíveis.
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV.

Características:
- Tamanhos de 2” à 24”
- Conexões flangeadas ou roscadas (até 3” BSP fêmea)
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal
- Com conexão para dreno com plug padrão
- Conexões para vent, medição do diferencial de pressão e outros acessórios são opcionais
- Construção conforme código ASME seção VIII divisão 1
- Camisa de aquecimento
- Barras magnéticas
- O sistema de fechamento é flangeado conforme ANSI B 16.5.
- Outras aberturas para o cesto são disponíveis.

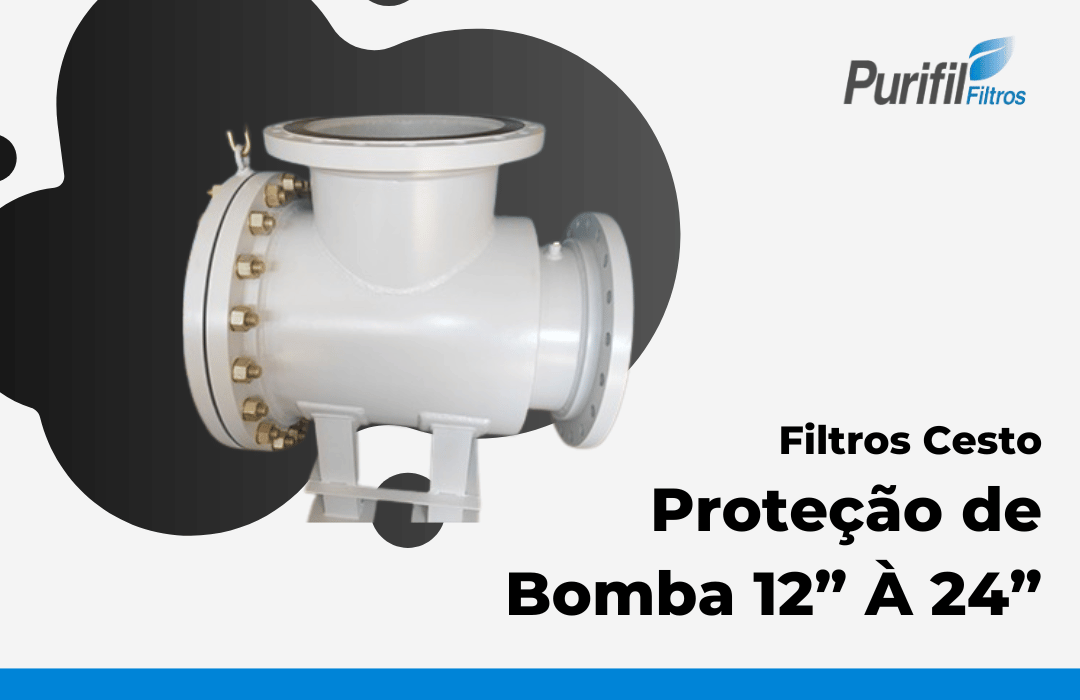

Dados de Operação do Filtro:
- Tamanhos de 12” à 24”
- Pode ser montado diretamente na sucção da bomba
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubos na horizontal ou vertical
- Com conexão para dreno com plug padrão
- Através de aletas montadas na saída pode reduzir-se o efeito do regime turbulento na entrada da bomba melhorando sua eficiência
- Outras aberturas para o cesto são disponíveis, inclusive com revestimento em tela
- O’ring disponível em EPDM ou Viton
- Outras conexões para entrada e saída
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV

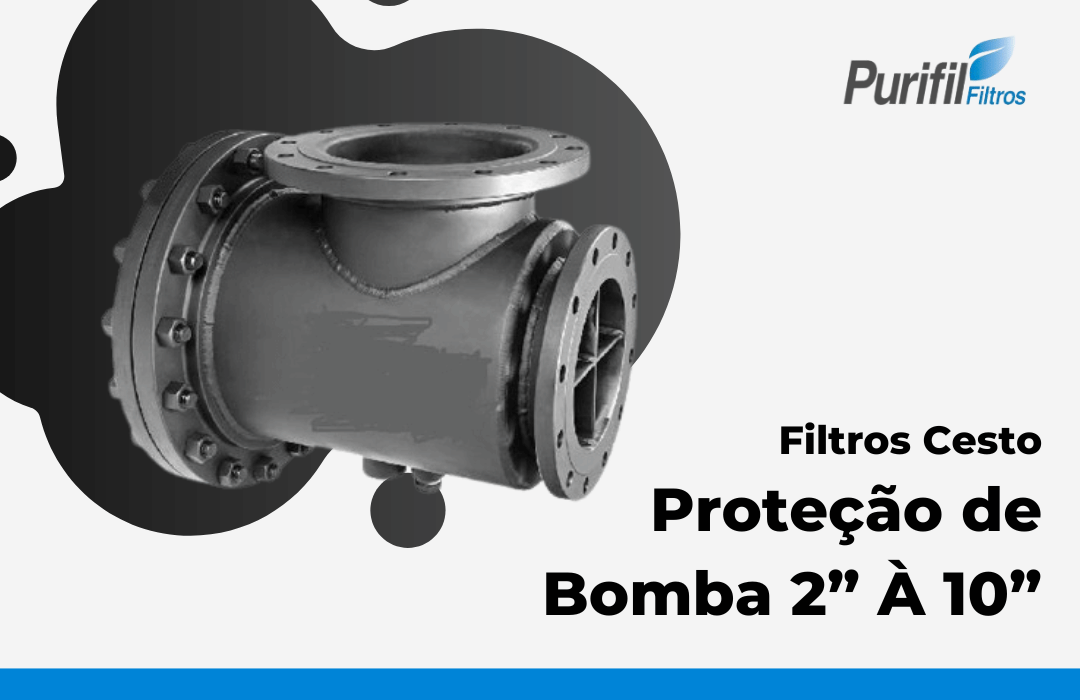

Características:
- Tamanhos de 2” à 10”
- Pode ser montado diretamente na sucção da bomba
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação na horizontal ou vertical
- Com conexão para dreno com plug padrão
- Através de aletas montadas na saída pode reduzir-se o efeito do regime turbulento na entrada da bomba melhorando sua eficiência
- Sistema de fechamento rápido com parafusos olhal e vedação através de o’ring
- Outras aberturas para o cesto são disponíveis, inclusive com revestimento em tela
- O’ring disponível em EPDM ou Viton
- Outras conexões para entrada e saída
- Há possibilidade de execução especial como revestimento interno em fibra de vidro PRFV

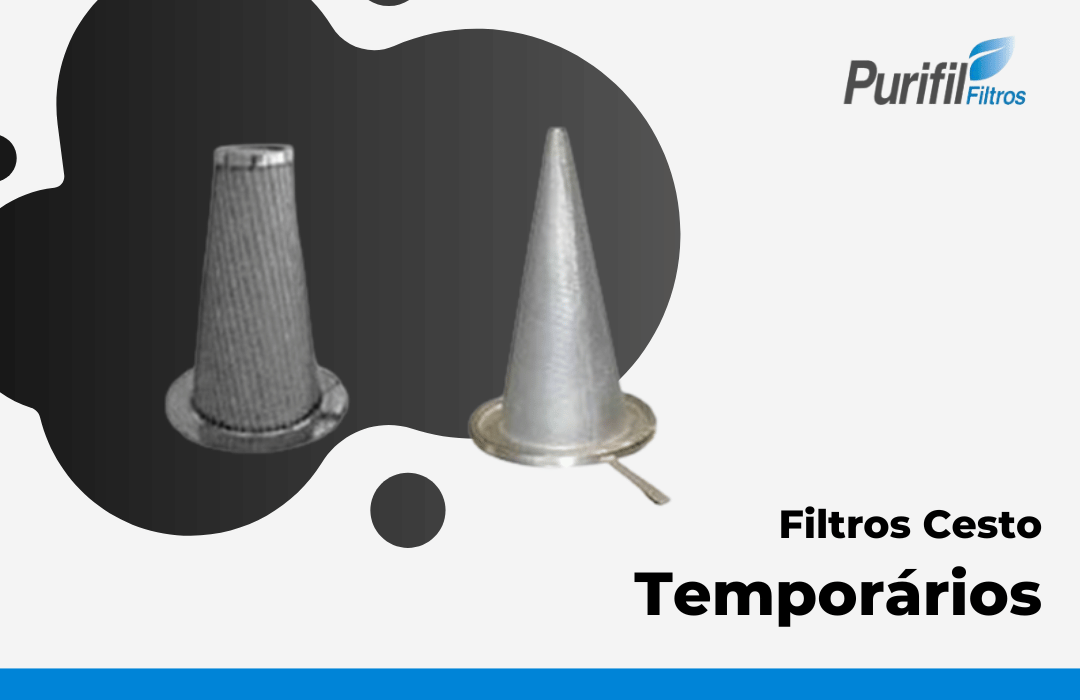

Características:
- Tamanhos de ¾” à 10”
- Para proteger os equipamentos(bombas, turbinas, etc.) de fragmentos deixados durante a montagem
- Modificações são disponíveis conforme solicitação do cliente
- Cestos em chapa perfurada
- Disponibilidade de cestos revestidos com tela
- Para instalação entre tubas na horizontal e vertical
- Cestos revestidos com telas à partir de 50 micra
- Disponível nos tipos cesto, cônico e liso
- Cesta standart em aço inoxidável ou aço carbono quando solicitado
- Detalhes de construção standart para fluxo unidirecional, para bidirecional informar na especificação
- Facilmente instalados entre duas flanges sem nenhuma modificação na tubulação e sem necessidade de carretéis especiais
- Outras aberturas para o cesto são disponíveis.

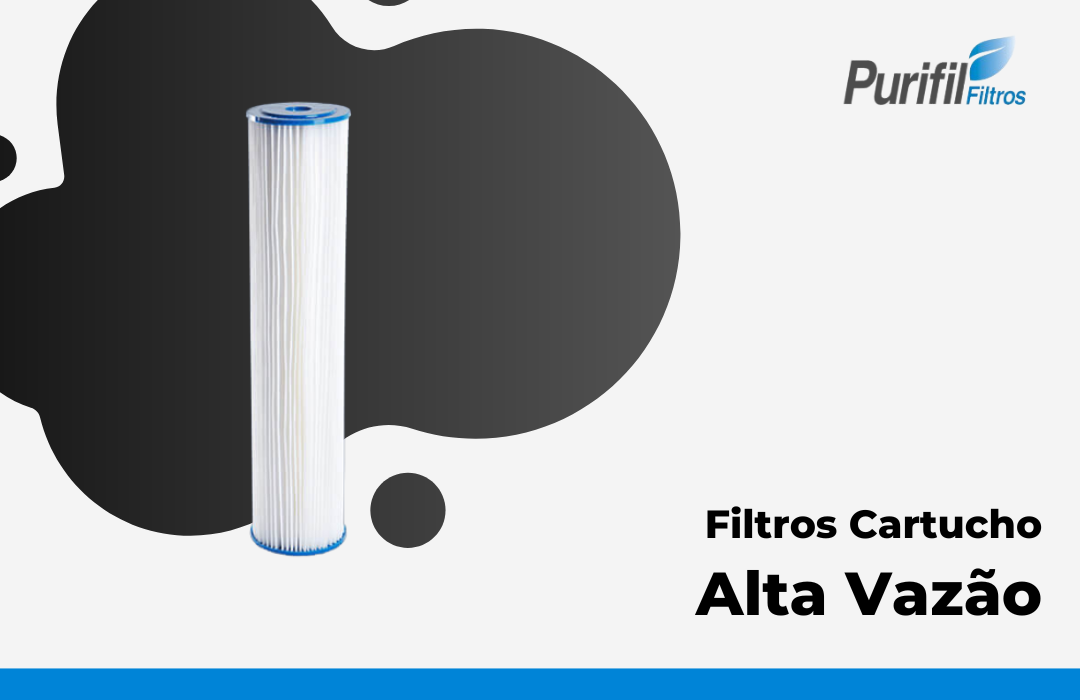

Os elementos PURIFIL de alta vazão são fabricados em diversas formas construtivas a fim de atender a várias aplicações.

Aplicações:
- Filtração de água potável
- Produtos químicos
- Pré-filtração para osmose reversa
- Filtragem pós filtro de carvão ativado

Dimensões(Padrão):
- Diâmetro Externo: 2 ½” (64,0 mm)
- Diâmetro Interno : 1” (25,4 mm)
- Diâmetro Externo: 4 ½” (114,3 mm)
- Diâmetro Interno : 1” (25,4 mm)

Materiais de Construção:
- Poliester plissado

Temperatura Máxima de Operação:
- 60ºC

Retenção Nominal:
- 1, 5, 30 e 50 micras

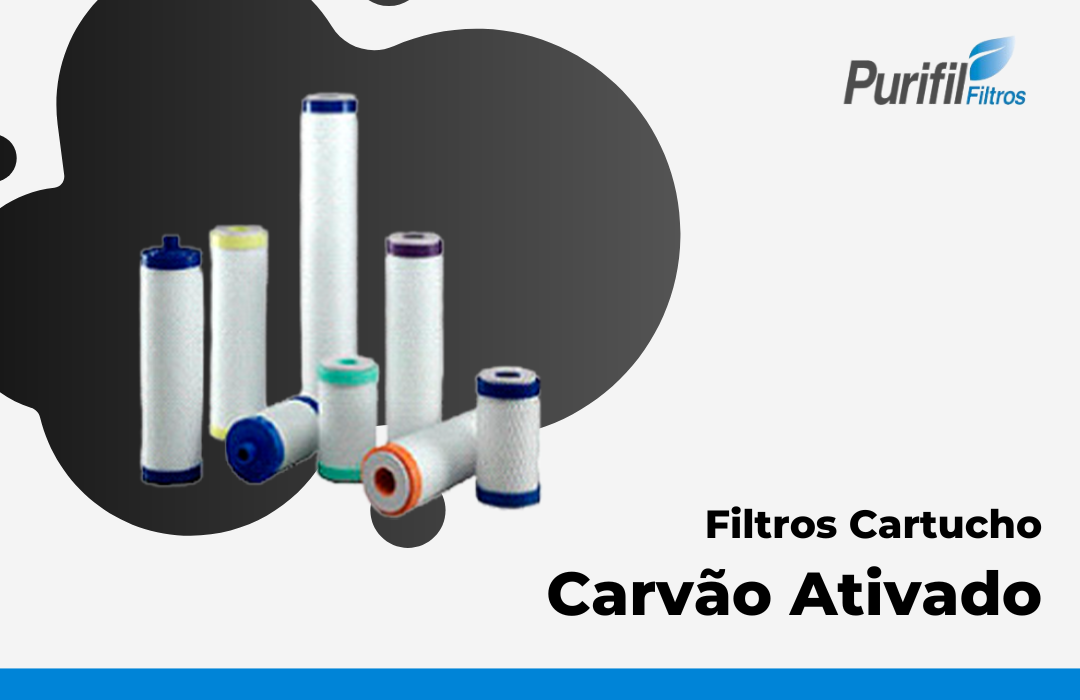

Os Elementos PURIFIL FILTROS de carvão ativado são fabricados com materiais de alta qualidade e estão disponíveis na forma de carvão granulado ou carbon block ( carvão prensado). Sua principal aplicação é na remoção de odores, sabores, cloro e substâncias químicas orgânicas melhorando o gosto da água.

Características:
- Temperatura Máxima de Operação: 52 ºC
- Tampas: polipropileno
- Malha Externa: polipropileno

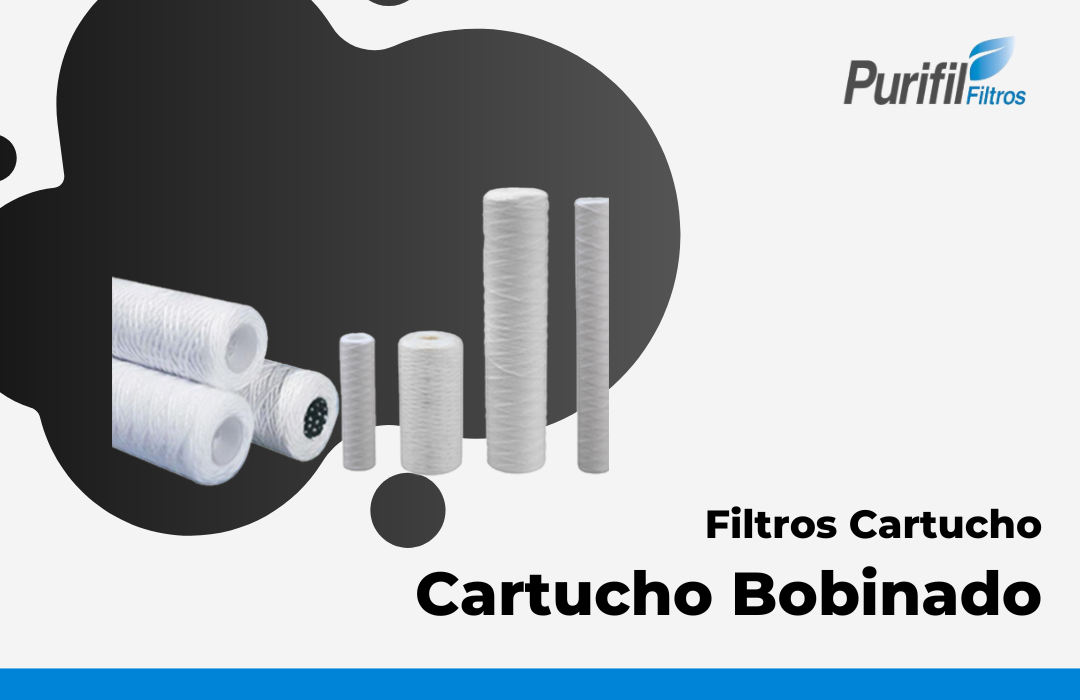

Características:
- Os elementos PURIFIL tipo bobinado são caracterizados pela alta capacidade de retenção de sólidos, grande variedade de micragem, alta range de vazão, alta eficiência e baixa troca para manutenção.
- Fornecidos com tubo central em polipropileno ou aço inox AISI 304, para temperaturas máximas de 60 ºC e 93 ºC respectivamente.

Aplicações:
- Filtração de solventes
- Produtos químicos
- Filtração de água
- Gasolina, álcool, lubrificantes, etc

Retenção Nominal:
- 1, 3, 5, 10, 20, 30, 50, 75, 100 e 150 ?m

Temperatura Máxima de Operação:
- 60 ºC Núcleo PP / 93 ºC Núcleo Inox

Dimensões Padrão:
- Diâmetro Externo: 2 ½” (64,0 mm)
- Diâmetro Interno : 1” (25,4 mm)

Aplicações:
- Filtração de água potável
- Produtos químicos
- Filtração de amina
- Produtos alimentícios

Retenção Nominal:
- 1, 3, 5, 10, 20, 30, 50 e 75 micras
Temperatura Máxima de Operação:
- 60ºC

Dimensões(Padrão):
- Diâmetro Externo: 2 ½” (64,0 mm)
- Diâmetro Interno : 1” (25,4 mm)

Características:
Os elementos PURIFIL tipo polipropileno são destinados para aplicações gerais onde obtém-se longa vida dos elementos filtrantes, alta pureza do líquido filtrado e baixa troca, graças a sua tecnologia de alta retenção de sólidos pois funciona pelo princípio de filtração por profundidade. Os filtros de polipropileno são fabricados pelo processo melt blown em 100% polipropileno, ou seja, são fabricados com mantas de microfibras de polipropileno termicamente unidas.

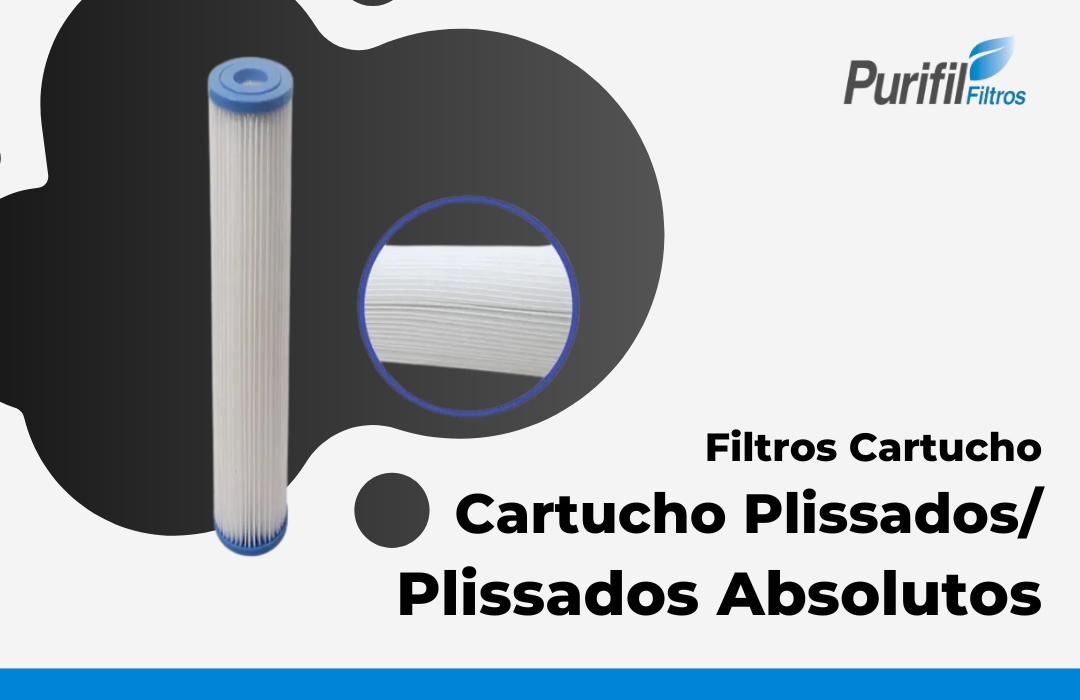

Elementos Plissados - Características:
Os elementos PURIFIL plissados são destinados para aplicações em bebidas, substâncias químicas diversas. Garante alta pureza do líquido filtrado e baixa troca. Sua grande vantagem é a baixa perda de carga aliada à alta eficiência e grande área filtrante.Os filtros de polipropileno plissados são fabricados pelo processo de soldagem térmica das membranas sem qualquer emprego de adesivo ou aditivos. Sanitização em autoclave:121ºC>10hs.Vapor fluente: 123ºC >10hs.
Aplicações:
- Filtração de tintas e vernizes
- Produtos químicos
- Pré-filtração para osmose reversa
- Filtragem pós filtro de carvão ativado
Retenção Nominal:
- 0,2; 0,45; 1; 2; 3; 5; 10 e 30 micras
Temperatura Máxima de Operação:
- 82ºC

Dimensões(Padrão):
- Diâmetro Externo: 2 ¾” (70,0 mm)
- Diâmetro Interno : 1 ¼” (31,0 mm)

Elementos Plissados Absoultos - Características:
Os elementos PURIFIL plissados são destinados para aplicações em bebidas, substâncias químicas diversas. Garante alta pureza do líquido filtrado e baixa troca. Sua grande vantagem é a baixa perda de carga aliada à alta eficiência e grande área filtrante.Os filtros de polipropileno plissados são fabricados pelo processo de soldagem térmica das membranas sem qualquer emprego de adesivo ou aditivos. Sanitização em autoclave:121ºC>10hs.Vapor fluente: 123ºC >10hs.
Aplicações:
- Filtração de tintas e vernizes
- Produtos químicos
- Pré-filtração para osmose reversa
- Filtragem pós filtro de carvão ativado
Retenção Absoluta:
- 0,1; 0,2; 0,45 e 0,65 micras
Temperatura Máxima de Operação:
- 82ºC

Dimensões(Padrão):
- Diâmetro Externo: 2 ¾” (70,0 mm)

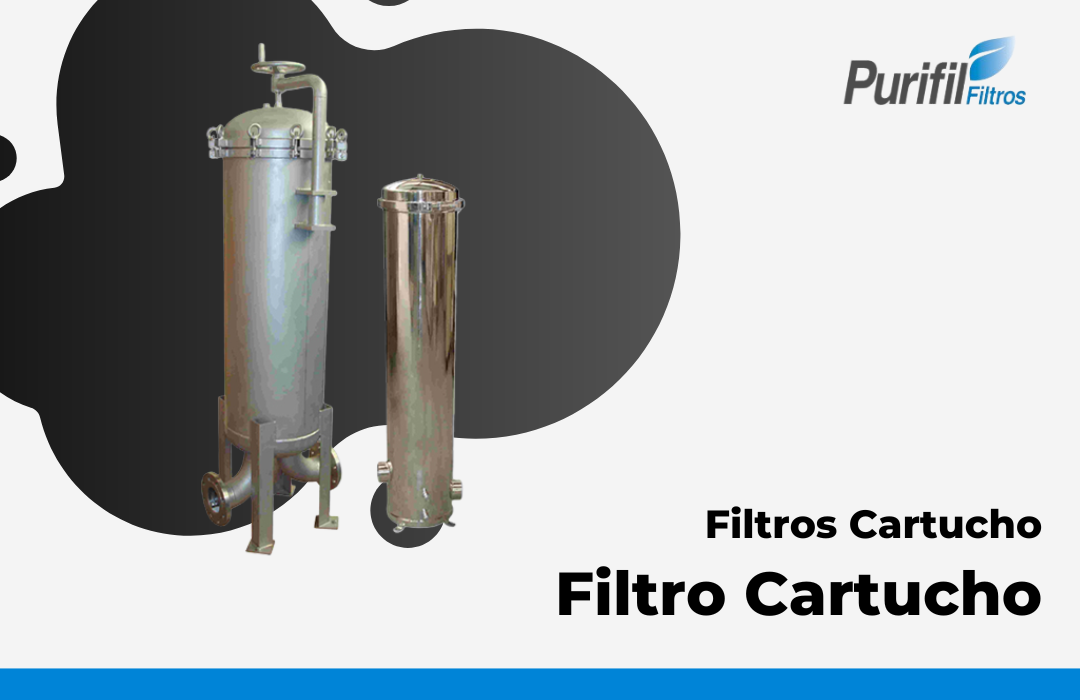

Nossas filtros cartuchos oferecem uma ampla variedade de estilos e tamanhos, bem como capacidades de retenção de fluxo e contaminantes. As carcaças do filtro podem acomodar de 1 a 205 cartuchos. As carcaças de filtro cartucho fornecem filtragem de alto nível para diversas aplicações em fluidos de baixa viscosidade, incluindo filtragem de água urbana, abastecimento de água de caldeira, refrigerante de máquina-ferramenta, produtos químicos e processos personalizados de filtragem.

Dados de Operação do Filtro:
- Baixa perda de carga
- Vedação da tampa e cesto com anel o’ring
- Construção em aço carbono, aço inox 304 e 316L
- Tratamento superficial em epóxi ou jateamento com microesferas de vidro ou aço inox
- Sem uso de ferramentas especiais para limpeza e manutenção
- Pés com regulagem de altura e desmontáveis
- Cestos com elevada área filtrante para altas concentrações de sólidos
- O’ring de diversos tipos de materiais
- Construção conforme código ASME seção VIII divisão 1
- Para pressões de 10,5 kgf/cm2 e 21 kgf/cm2
- Entrada e saída standard conforme tabela ou conforme projeto
- Disponível em sistema duplex e dual

Opções:
- Acabamento interno com polimento sanitário
- Entrada e saída conforme solicitação do cliente
- Disponível em outras pressões
- Camisa de aquecimento
- Cartuchos confeccionado em sistema plissado (> área filtrante)
- Cartuchos com comprimento de 10”,20”, 30” e 40”

Operação do Filtro:
O fluido contaminado entra na lateral do filtro e é distribuído uniformemente ao redor dos cartuchos, onde o processo de filtragem ocorre de fora para dentro e são retidas todas as partículas sólidas, que após sua saturação podem ser retirados totalmente através do descarte do cartucho. Os filtros são isentos de by-pass através de seu sistema por molas ou por anel o´ring de vedação.

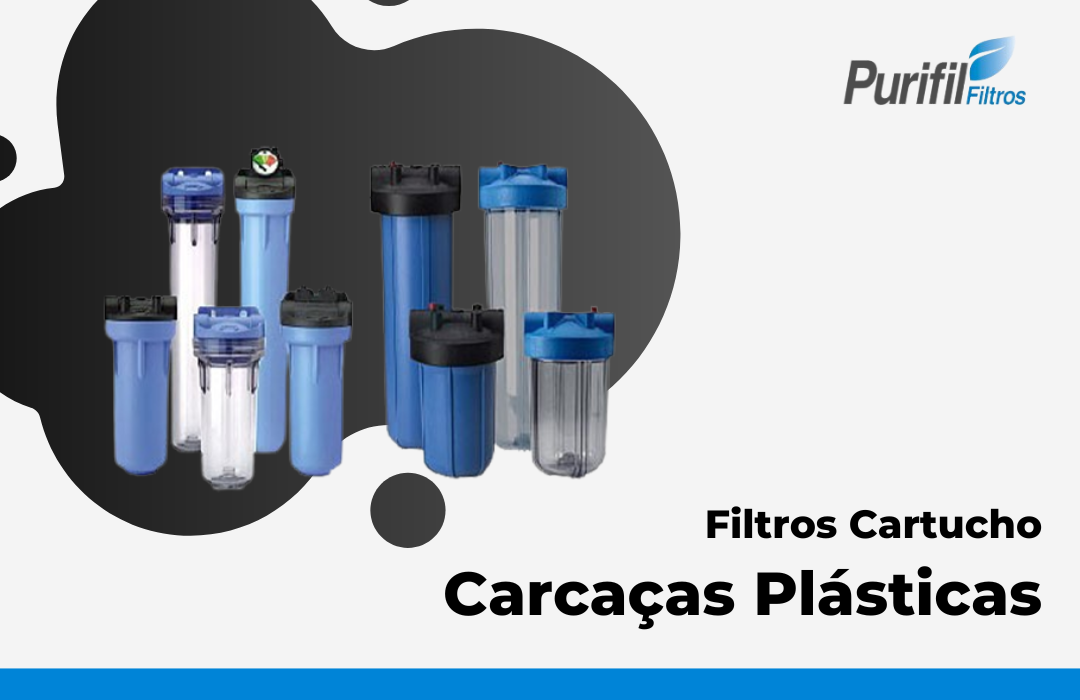

A linha de Filtros de polipropileno da PURIFIL FILTROS de construção robusta pode atender a diversas finalidades de aplicações em uso industrial, comercial e residencial, como:
- filtração de água potável;
- industrial;
- produtos alimentícios;
- bebidas;
- etc.

De construção robusta, resistente a grande maioria dos ácidos, álcool, amônia, óleos, e outras substancias químicas. Suportam temperaturas até 52 ºC e pressões até 8,6 bar. Vedação com o’ring para vedação entre tampa e corpo. Paredes reforçadas com nervuras para aumentar a resistência Modelos com opção para alívio de pressão Execuções especiais para altas temperaturas e pressões

Algumas das aplicações:
Na Série Simplex é utilizado um único cartucho de carvão ativado compacto que faz também a retenção. Na ausência de um ponto de água exclusivo, são ligados na saída no flexível que alimenta a torneira de água fria através de um conector com derivação tipo “T”. Na versão Duplex temos um pré-filtro de polipropileno para retenção de sólidos em suspensão e um filtro de carvão ativado compacto, para reter o cloro, odores ou sabores desagradáveis da água. Em ambos os modelos os cartuchos são de 10” ou 20” (PFP10/2), o que lhes confere uma grande área de filtração. Existe a possibilidade em locais com pouco espaço o uso de carcaças PFP7 ou PFP5 com cartuchos de 7” e 5”, sendo este último com 19 cm de altura.

FILTROS BIG 10 E BIG 20:
- Utilizado para grandes vazões
- Disponível em cartuchos de alturas de 10” e 20”
- Cartuchos com Ø 4 ½”
Os filtros tipo Big oferecem versatilidade em aplicações que requeiram alta precisão do fluido filtrado pois possui alta capacidade na retenção de particulados aliado a altas taxas de vazão. São construídos em polipropileno reforçado e está disponível nas alturas de 10” e 20”. Máxima temperatura: 38 ºC

Máxima Pressão:
B10 – 7,0 Bar
B20 – 6,2 Bar

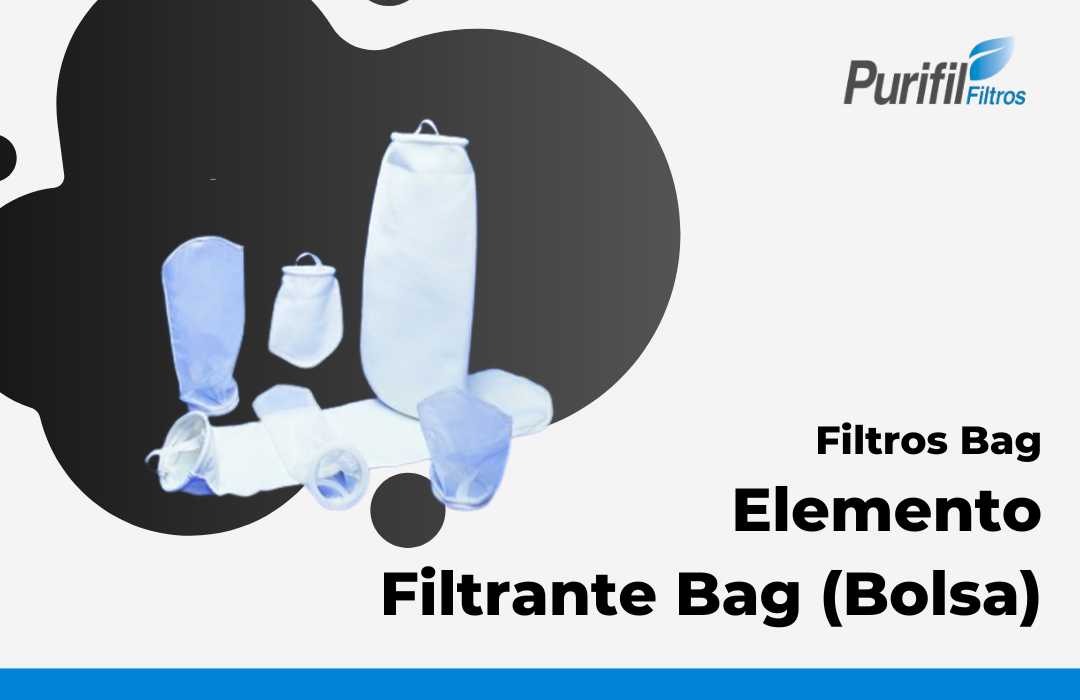

Os elementos filtrantes tipo bag oferecem uma ampla gama de combinação de materiais, faixas de retenção e características de remoção de contaminantes. Caso haja dúvidas nós da Purifil Filtros através de nosso departamento de engenharia de aplicações e vendas estamos a sua total disposição para ajudá-los na especificação do material e retenção.

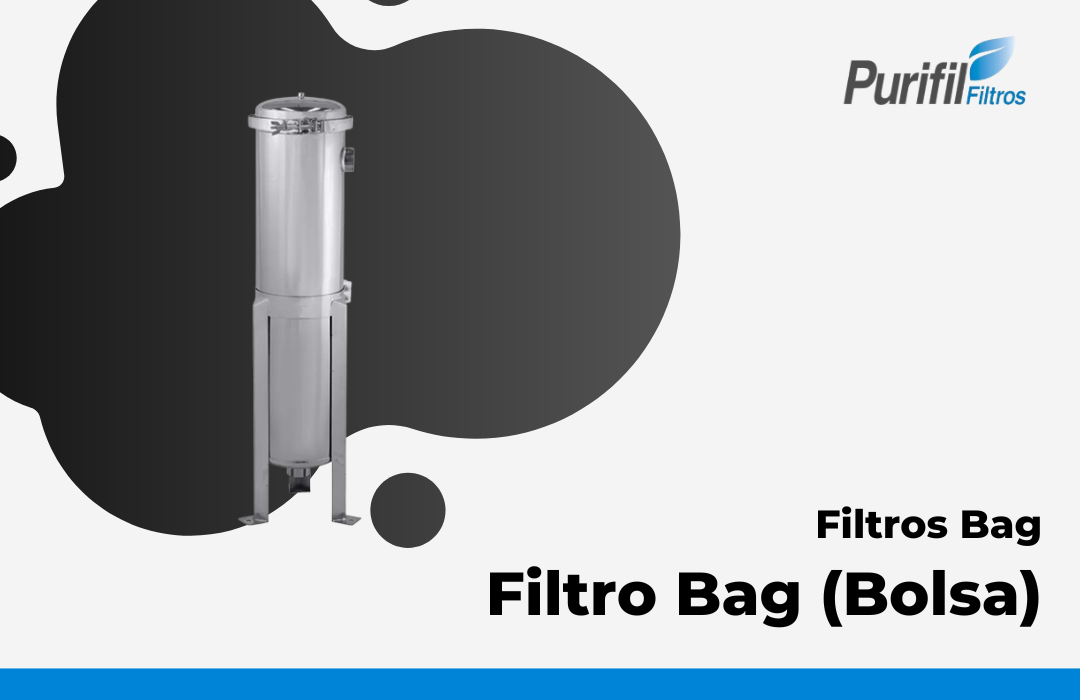

Os Filtros Bag ou Bolsa fornecem um infinidade de recursos na área de filtragem e fornecem recursos tecnologicamente avançados para aplicações de tratamento de líquidos de diversas aplicações.

Nós, podemos fornecer carcaças de Filtro de Bag ou Multi-bags em uma ampla variedade de modelos, tamanhos e classificações de pressão. Acessórios como cestos revestidos de tela malha, retentores de bolsas, indicadores de pressão diferencial e soluções de fabricação personalizadas também estão disponíveis para nossos produtos de filtro.

Dados de Operação do Filtro:
- Baixa perda de carga
- Vedação da tampa e cesto com anel o’ring
- Construção em aço carbono, aço inox 304 e 316L
- Tratamento superficial em epóxi ou jateamento com microesferas de vidro ou aço inox
- Sem uso de ferramentas especiais para limpeza e manutenção
- Pés com regulagem de altura e desmontáveis
- Cestos com elevada área filtrante para altas concentrações de sólidos
- O’ring de diversos tipos de materiais
- Construção conforme código ASME seção VIII divisão 1
- Para pressões de 10,5 kgf/cm2 e 21 kgf/cm2
- Entrada e saída standard conforme tabela ou conforme projeto
- Disponível em sistema duplex e dual

Opções:
- Acabamento interno com polimento sanitário
- Entrada e saída conforme solicitação do cliente
- Disponível em outras pressões
- Camisa de aquecimento
- Dispositivo anti-retorno do bag (bolsa)
- Barras magnéticas
- Redutor de volume
- Cesto revestido com tela
- Cesto confeccionado em tela plissada (> área filtrante)
- Filtros em polipropileno para fluidos com Ph’s elevado ou revestidos internamente em PRFV.

Operação do Filtro:
O fluido contaminado entra na lateral superior do filtro e passa pelo bag e/ou cesto onde são retidos todas as partículas sólidas, os mesmos podem ser retirados totalmente através do descarte do bag ou limpeza do cesto. O filtros são isentos de by-pass pelo anel o´ring de vedação do cesto e bag.

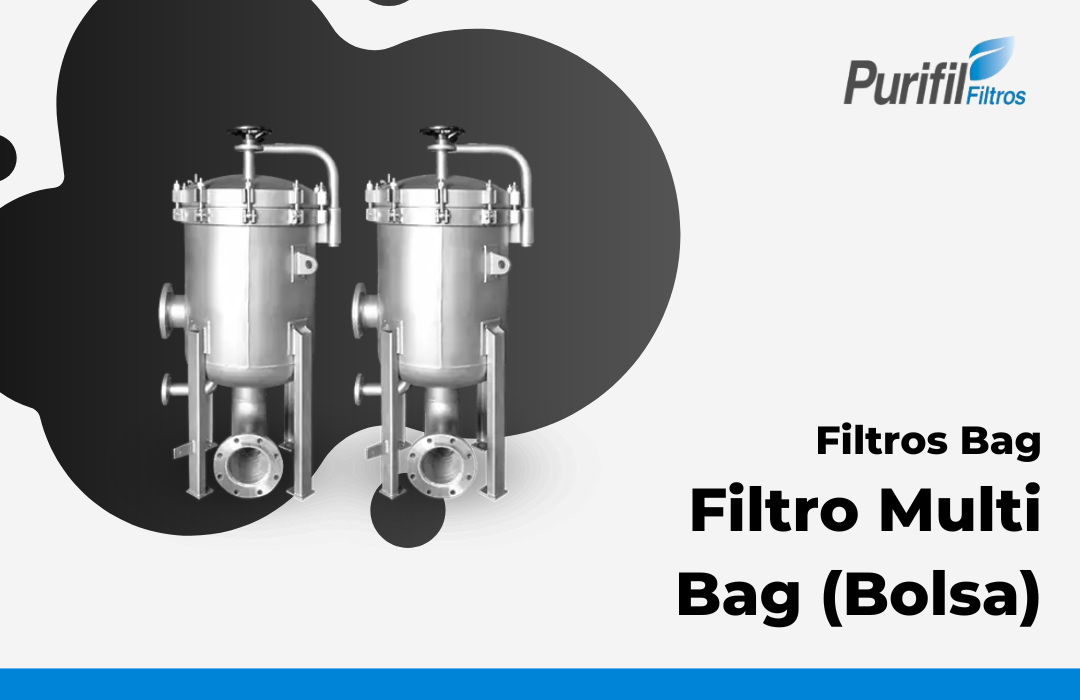

Os filtros tipo multi bag (bolsa) são usados em indústrias alimentícias, química, petroquímica, papel e celulose para filtragem de ácidos e bases, aminas, água, etc. A mesma carcaça pode ser usada como filtro cesto e bag (para partículas menores que 75 micra).

Dados de Operação do Filtro:
- Baixa perda de carga
- Vedação da tampa e cesto com anel o’ring
- Construção em aço carbono, aço inox 304 e 316L
- Utiliza cesto de 725mm de comprimento
- Disponível para utilização de bag Ø180x840mm
- De fácil limpeza e manutenção
- Tratamento superficial em epóxi ou jateamento com microesferas de vidro ou aço inox
- Sem uso de ferramentas especiais
- Cestos com elevada área filtrante para altas concentrações de sólidos
- O’ring de diversos tipos de materiais
- Construção conforme código ASME seção VIII divisão 1
- Para pressões de 10,5 kgf/cm2 e 21 kgf/cm2
- Entrada e saída flangeados de 2” à 8”
- Entrada e saída roscados fêmea NPT de 2” e 3”

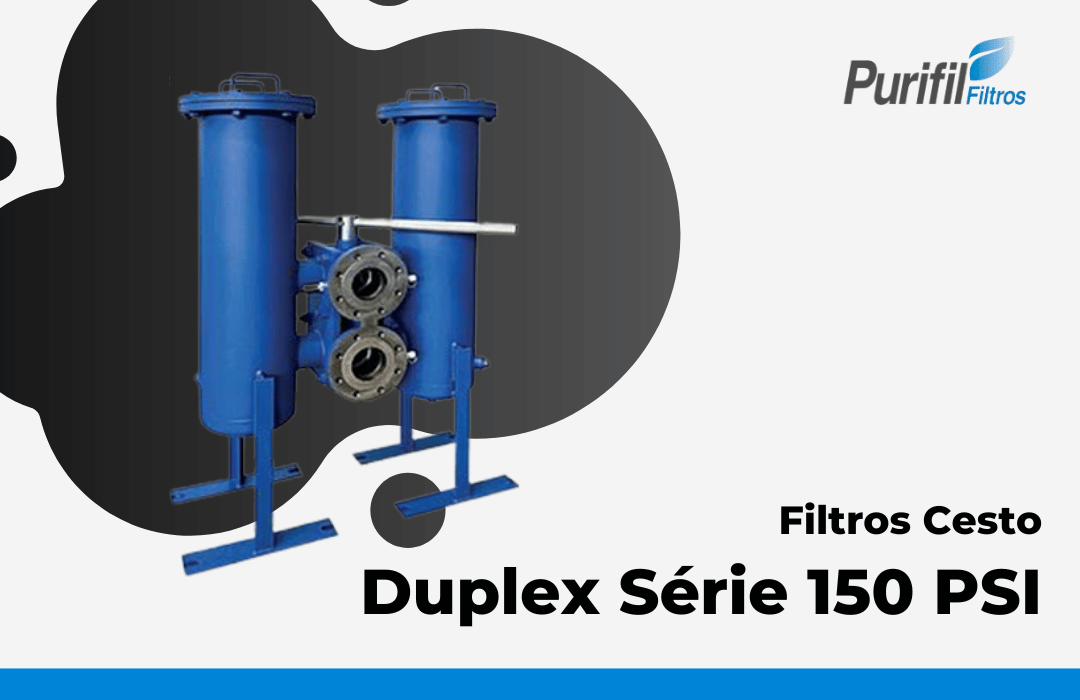

- Disponível em sistema duplex
- Há possibilidade de execução de projetos especiais como revestimento interno em fibra de vidro PRFV para líquidos altamente corrosivos.

Opções:
- Acabamento interno com polimento sanitário
- Entrada e saída conforme solicitação do cliente
- Disponível em outras pressões e outras conexões de entrada e saída
- Camisa de aquecimento
- Dispositivo anti-retorno do bag (bolsa)
- Barras magnéticas
- Cesto revestido com tela
- Cesto confeccionado em tela plissada (> área filtrante)
